DSP1904：可搭配专业 PA 低音炮

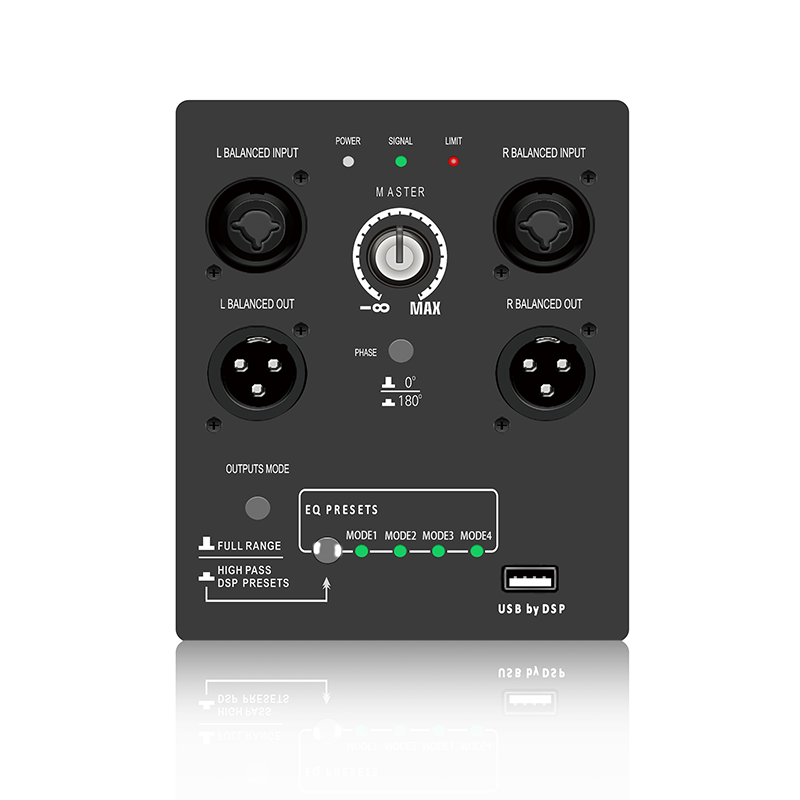

dsp1904-1

DSP1904：可搭配专业 PA 低音炮

获取报价
  • 描述
  • 联系我们
  • ● 基于ADAU1701 sound 音频系统设计。使用自主开发的DSP软件通过PCB板上的外部USB连接器配置信号处理参数
    ● 可切换的 FULL RANGE / HIGH PASS 输出模式
    如果全频音箱适当配备了高通滤波器，建议将此项设置为【FULL RANGE】。 [FULL RANGE] 的默认输出频率为 20Hz 至 20KHz。
    如果全频音箱没有配备高通滤波器，将其切换到[HIGH PASS]以激活输出信号的高通滤波器。根据所连接的全频音箱的范围和规格，可以设置不同的分频点以进行理想的匹配。
    ● 可选择四种可在软件中配置的自定义预设。
    Exp.1：Subwoofer EQ：用于选择不同的低音炮低频扩展或低音增强。
    Exp.2：低通：用于选择低通频率，以便与全频扬声器进行适当的叠加。通用低通设置为 80 Hz、100 Hz、120 Hz 和 150 Hz。
    Exp.3: High pass: 用于选择输出信号到另一个扬声器或低音炮的高通频率。
    注意：高通滤波器仅在切换到 [HIGH PASS] 输出模式时有效。
    ● 主音量控制优化增益结构。
    ● 模拟信号输入：2CH*Balanced XLR/TRS combo jack-mic or line signal
    ● 模拟信号输出：2CH*Balanced XLR
    ● 模块通讯接口：-12V、G、12V、LP、HP、G
    ADAU1701 是一款完全可编程的 DSP。使用 sigma studio 软件允许用户使用双二阶滤波器、动态处理器、电平控制和 GPIO 接口控制等模块以图形方式配置自定义信号处理流程。
